01
Peruspuomi
Runkopalkki ja kaksi jatkopalkkia. Puomia voidaan pidentää lisäosilla.
- Pituus
- 2 546–7 306 mm
- Paino varusteineen
- 198–325 kg
KULJETUS NPR / MODULAARINEN NOSTOPALKKIMODUBEAM.
MODUBEAM.
MUUNTUU
NOSTON MUKAAN.
Kuljetus NPR Oy:n valmistama nostopalkki esineiden nostamiseen. Säädettävä peruspuomi täydentyy lisäosilla X- tai H-puomiksi.
PERUSPUOMI · X-PUOMI · H-PUOMIKysy lisää · 050 594 2326
01 / KOKOONPANOTYKSI JÄRJESTELMÄ.
YKSI JÄRJESTELMÄ.
KOLME KOKOONPANOA.
Perus-, X- ja H-kokoonpanoa voidaan käyttää keskinostolla tai levittävällä nostolla käyttöohjeen mukaisesti.
02

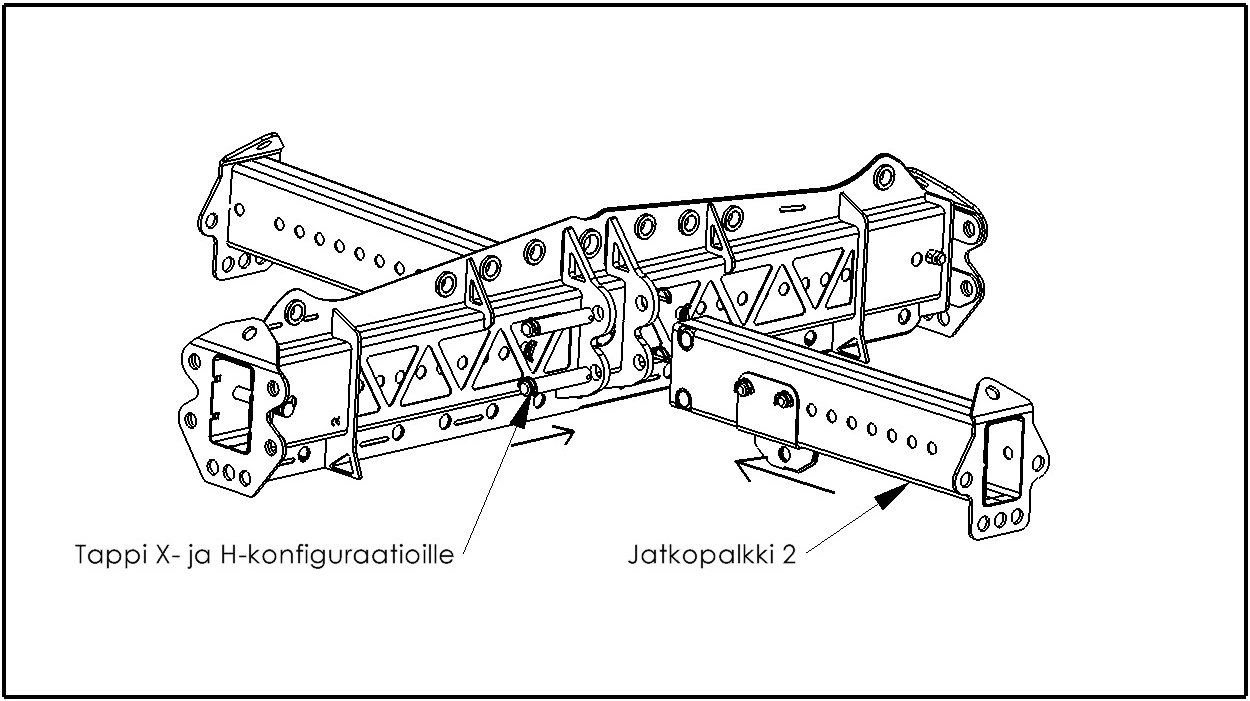

X-puomi
Poikittainen jatkopalkki muodostaa X-kokoonpanon. Lisäosilla voidaan säätää leveyttä ja nostopisteen sijaintia.
- Pituus
- 2 546–4 346 mm
- Leveys
- 2 540–4 240 mm
03

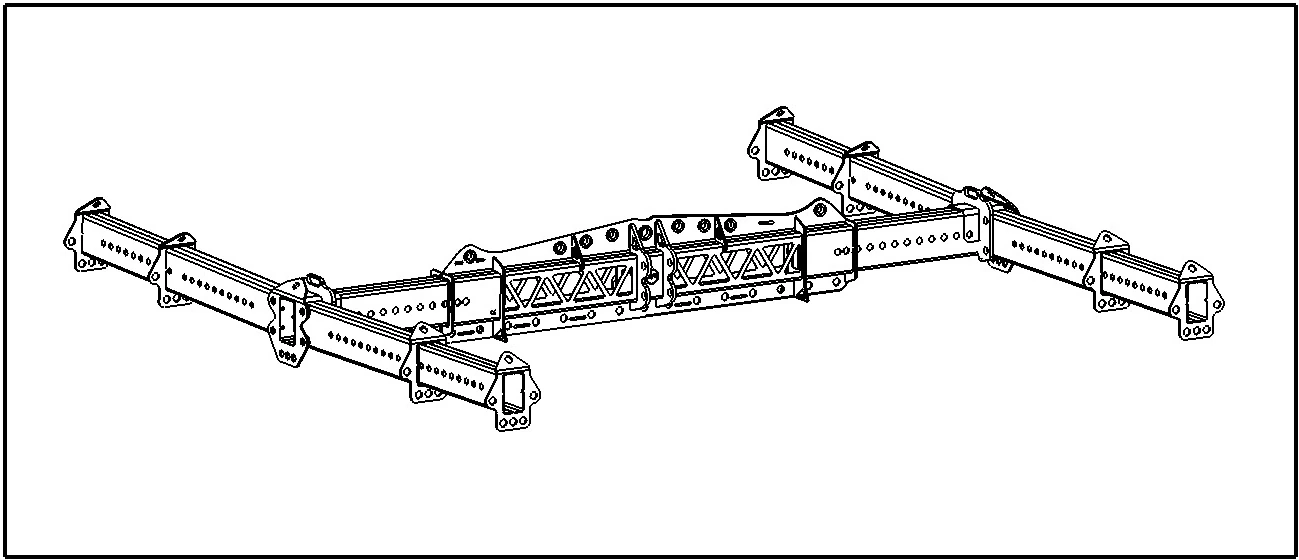

H-puomi
Lisäosista koottava H-kokoonpano. Leveyttä voidaan kasvattaa jatkopalkeilla käyttöohjeen mukaisesti.
- Pituus
- 3 300–4 450 mm
- Leveys
- 2 550–4 250 mm
Tuotekuvat ja piirrokset: Kuljetus NPR Oy, ModuBeam-käyttöohje v. 0.3.
02 / MITAT JA KUORMAT
TEKNISET TIEDOT.
Mitat ja kuormat valmistajan käyttöohjeesta, versio 0.3. WLL tarkoittaa suurinta sallittua kuormaa.
Vieritä taulukkoa sivulle nähdäksesi kaikki kokoonpanot →
| Ominaisuus | Peruspuomi | X-puomi | H-puomi |
|---|---|---|---|
| Pituus | 2 546–7 306 mm | 2 546–4 346 mm | 3 300–4 450 mm |
| Leveys | 390 mm | 2 540–4 240 mm | 2 550–4 250 mm |
| Paino varusteineen | 198–325 kg | 273–329 kg | 429–540 kg |
| WLL, keskinosto · lyhin asetus | 13 t | 16 t | 10 t |
| WLL, keskinosto · pisin asetus | 4 t | 10 t | 10 t |
| WLL, levittävä nosto 45° · lyhin asetus | 15 t | 20 t | 12 t |
| WLL, levittävä nosto 45° · pisin asetus | 10 t | 20 t | 12 t |
| Suurin kallistuskulma vaakatasosta | 10,6° | 6° | 6° |
Sallittu kuorma riippuu kokoonpanosta, pituudesta ja nostotavasta. Tarkista käytettävän asetuksen WLL kuormitustaulukosta ja noudata käyttöohjetta. Taulukon ääriarvot eivät määritä väliasetusten kuormia.
03 / LADATTAVAT AINEISTOTKUORMITUSTAULUKOT
KUORMITUSTAULUKOT
JA KÄYTTÖOHJEET.
Alkuperäiset PDF-aineistot. Avaa kuormitustaulukot tai käyttöohje suomeksi ja englanniksi.
KuormitustaulukotPeruspuomin, X-puomin ja H-puomin sallitut kuormat.3 sivuaENKäyttöohjekäsikirjaKokoonpano, käyttö, kuorman kiinnitys ja tarkastukset.20 sivua · v. 0.3SUOMIUser manualAssembly, operation, load attachment and inspections.19 pages · v. 0.3ENGLISH
PDF-tiedostot avautuvat uuteen välilehteen. Käyttöohjeet sisältävät myös kokoonpanokuvat ja tarkastusohjeet.
MODUBEAM / OTA YHTEYTTÄ
SOVITETAAN NOSTO KOHTEESEESI.
Kerro nostettavan kappaleen paino, mitat ja nostopisteet. Käydään yhdessä läpi sopiva kokoonpano ja noston toteutus.
